שסתום פרפר כפול ממקם את גזע הדיסק מחוץ לקו מרכז הקדח ושוב ממרכז השסתום, כך שפני האיטום מתרוממים מהמושב ברגע שהדיסק מתחיל להיפתח. סיבוב זה כמעט ללא חיכוך- מסיר את השפשוף המתמשך של דיסק קו מרכז, מוריד את מומנט הפעולה ומאריך את חיי המושב. האיטום הוא מושב קשיח ממתכת רב- הבנוי מלמלות אל חלד מוערמות ושכבות גמישות, העומד בפני טמפרטורה גבוהה, לחץ גבוה וחלקיקים שוחקים תוך מתן כיבוי דליפה- של מתכת Class IV נמוך. נתיב זרימה מלא-מועיל שומר על אובדן לחץ נמוך, והגבעול נושא אריזה נגד-נשיפה ופליטות-נמוכות. השסתום מקבל מיקום חכם יחד עם מפעיל חשמלי או פנאומטי כדי להצטרף ל-DCS מפעל, כך שהוא מטפל גם בקרת מצערת וגם בכיבוי הדוק בקווי תהליך תובעניים.
טמפרטורה- גבוהה ושירות שוחקים חושפים כל שגיאה בהתאמת הדיסק האקסצנטרי-ו-למושב, כך שסתום זה נשען על הנדסה ולא על מלאי. מהנדסי השסתומים שלנו מפתחים את הגיאומטריה הכפולה של-האופסט ותהליך ההיפוך בבית-, טוחנים את קצה הדיסק האקסצנטרי ואת חרוט המושב על ציוד CNC לרצועת מגע מבוקרת. פיתוח עצמאי של פרופיל האופסט מאפשר למושב המתכת להחזיק סגירה הדוקה על פני תנודות טמפרטורת הקיטור והגז-, בעוד גופי סגסוגת מיוחדים כגון LCB ופלדה דופלקסת יצוקים לפי הזמנה עבור תנאי פרויקט הזיקוק והחשמל.
מפרטים
|
פָּרָמֶטֶר |
מִפרָט |
|
גודל נומינלי |
DN50~DN1600 |
|
לחץ נומינלי |
PN16~PN100 / Class150~600 |
|
עיצוב אקסצנטרי |
היסט כפול / משולש היסט |
|
סוג מושב |
מושב קשיח ממתכת רב-שכבתי |
|
חומר גוף |
WCB, LCB, 304, 316L, דופלקס נירוסטה |
|
מדיום ישים |
קיטור-בטמפרטורה גבוהה, גז פליטה, חומרים הנושאים-חלקיקים, שמן תרמי-בטמפרטורה גבוהה |
|
טמפרטורה בינונית |
-46 C ~ 600 C |
|
דרגת דליפה |
דליפה נמוכה של מתכת Class IV |
יישומים
1. בתי זיקוק ופטרוכימיים בטמפרטורה גבוהה-.
מושב המתכת הרב-שכבתי עמיד בפני אדי פחמימנים חמים ונוזל תהליך, וכיבוי דו-כיווני מאפשר לבלוק השסתומים לזרום מכל כיוון בצנרת בטמפרטורה-מוגבהת.
2. תעלת קיטור וארובה של תחנת כוח-.
הדיסק האופסט מתרומם מהמושב במקום לשפשף, כך שהוא סובל שחיקת אפר-זבוב וטמפרטורות קיטור גבוהות מבלי להחרים את משטחי האיטום.
3. מטלורגיה ומעגלי נפט-תרמיים-חדשים.
מושב המתכת העמיד בפני שחיקה וגזע נגד-נשיפה מגנים על השסתום על חומרי חומר שוחקים בטמפרטורה-גבוהה, שבהם שסתום קו מרכז מושב רך- יתבלה במהירות.
התאמה אישית
- תצורת אופסט כפול או משולש
- חומר גוף: WCB, LCB, 304, 316L או נירוסטה דופלקס
- קצוות אוגן או רקיק

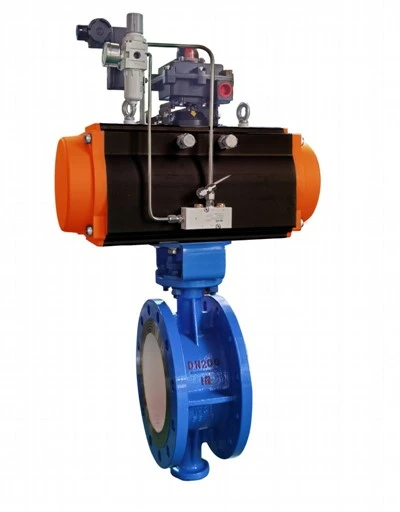

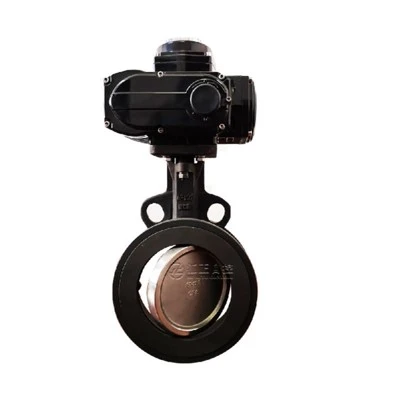

- מפעיל פניאומטי או חשמלי עם מיקום חכם לשילוב DCS
- גופי סגסוגת מיוחדים-בטמפרטורה גבוהה המיוצרים לפי ציור הלקוח
- OEM / ODM מקובל
אריזה והובלה
כל השסתומים ארוזים למשלוח יצוא סטנדרטי. לפני השיגור כל שסתום עובר 100% בדיקת לחץ אוויר ומים; אנו חולקים סרטוני בדיקה-בלחץ, תמונות אריזה ורשימת האריזה עם הלקוח, ותיעוד מלא מכס מוכן להזמנות ייצוא.
שאלות נפוצות
שאלה 1. האם אתה יכול לייצר את השסתום על פי השרטוטים שלנו?
ת. כן, אנו מייצרים שרטוטים ללקוח. עבור גופי סגסוגת-גבוהים או מיוחדים-מהנדסים שלנו בודקים את פרמטרי-מצב העבודה ומוציאים דפי חישוב ושרטוטים לדוגמה לפני הייצור.
שאלה 2. איך מבטיחים איכות שסתום?
ת. אנו מפעילים מערכת ISO9001 מלאה והמפעל מפעיל גילוי פגמים, ספקטרוסקופיה של חומרים ואסדות לבדיקת לחץ מים ואוויר; כל שסתום נבדק בלחץ 100% לפני הלידה.
שאלה 3. מהו זמן האספקה עבור גופים מיוחדים בטמפרטורה גבוהה-?
א. גופים במלאי סטנדרטי נשלחים תוך כעשרה ימים. יציקות סגסוגת מיוחדות או לא- סטנדרטיות מיוצרות לפי הזמנה וזמן ההובלה מתוכנן להתאים לאבני הדרך של הפרויקט של הלקוח.
